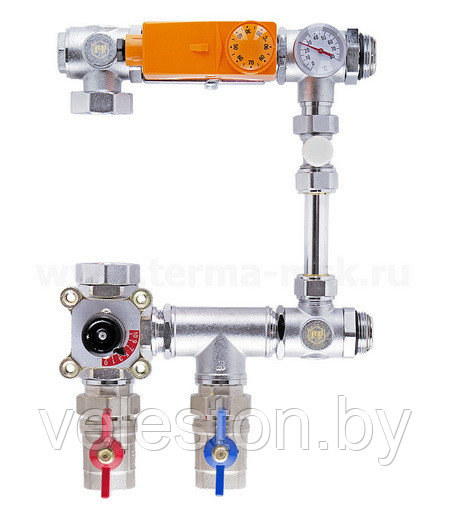

Смесительный узел с защитой от перегрева для коллекторных систем (без насоса)

  Смесительный узел с защитой от перегрева для коллекторных систем (без насоса)
Под заказКод: PFMB842

от 290 руб.

  • +375 показать номер +375 29 647 2 347 Отдел продаж
  • +375 29 116 25 10 Поверка и ТО теплосчетчиков
  • +375447944989 Ведущий инженер по ОЗП
  • +375 17 374 02 16 технический отдел
  • +375 17 373 02 16 Бухгалтерия
  • Контакты
    • Телефон:
      +375 29 647 2 347, Отдел продаж
      +375 29 116 25 10, Поверка и ТО теплосчетчиков
      +375447944989, Ведущий инженер по ОЗП
      +375 17 374 02 16, технический отдел
      +375 17 373 02 16, Бухгалтерия
    • Адрес:
      ул. Болеслава Берута, 3Б, оф. 308 (бухгалтерия), 303 (тех.отдел), Минск, Беларусь
    • Email:
      veleston.info@gmail.com

Насосно-смесительный узел PF MB 842 для теплого пола с термозащитой

Насосно-смесительный узел PF MB 842 представляет собой готовый комплект арматуры (без насоса), предназначенный для создания принудительной циркуляции, регулировки и поддержания заданной температуры в системе водяной теплый пол.

Эффективность системы водяной теплый пол, построенной на базе коллекторной группы и насосно-смесительного узла PF MB 842, обеспечивается принципом многократной циркуляции теплоносителя между подающим и обратным коллектором с частичным отбором теплоносителя от высокотемпературного источника тепла первичного контура и подмесом теплоносителя из обратного контура.

Смесительный узел PF MB 842 необходим только для теплого водяного пола, т.к. в нем циркулирует тот же теплоноситель, что и в радиаторах отопления. Требуемая температура теплоносителя для радиаторов (75-95 °С) гораздо больше максимально допустимой температуры теплоносителя для теплого пола (35-55 °С).

Котел нагревает теплоноситель для радиаторной системы отопления, а насосно-смесительный узел PF MB 842 понижает эту температуру для системы отопления водяной теплый пол.

В качестве теплоносителя могут использоваться: вода, растворы на основе гликоля ( с максимальным содержанием гликоля до 40%).

Технические характеристики насосно-смесительного узла PF MB 842

Артикул - PF MB 842
Диаметр присоединения - 1"
Диаметр присоединения насоса - 1 1/2"
Монтажная длина насоса - 130 мм
Максимльное рабочее давление - 10 бар
Минимальное давление перед насосом - 0,1 бар
Максимальная пропускная способность Kvs при Δр=1 бар - 10 м3/час
Максимальная тепловая мощность Qmax, при ΔT=10°C и скорости теплоносителя 1 м/с - 45 кВт
Максимальная температура теплоносителя в первичном контуре - 90 °С
Максимальная температура окружающей среды - 40 °С
Диапазон настройки температуры - от 20 до 80 °С
Диапазон шкалы термометра - от 0 до 80 °С
Вес - 4,5 кг
Производитель - Profactor Armaturen GmbH

Принцип работы насосно-смесительного узла PF MB 842

Насосно-смесительный узел PF MB 842 является узлом последовательного типа смешивания. Плюсом такого типа является то, что весь расход идет потребителю.

Циркуляционный насос прогоняет теплоноситель через петли теплого пола, забирая его из обратного коллектора и направляя в подающий. Их подающего коллектора теплоноситель поступает в контуры теплого пола, а затем в обратный коллектор. Этот цикл повторяется до тех пор, пока не снизится температура теплоносителя.

При остывании теплоносителя ниже настроечной тепмературы, смесительный клапан, установленный на подающем коллекторе, открывает проход для горячего теплоносителя из котла, смешивая его с остывшим теплоносителем, поступающим из обратной линии. В этот же момент избыточный объем теплоносителя сбрасывается из отвода обратного патрубка в котел. Таким образом, теплоноситель из обратного коллектора подается постоянно, а горячий теплоноситель подается только при необходимости. Для автоматического осуществления подмеса на смесительный клапан необходимо установить соответствующий электропривод и подключить его к управляющей автоматике.

Накладное термостатическое реле защищает контур напольного отопления от недопустимого превышения температуры. При повышении температуры выше значения, установленного на термореле, насос отключается. Когда температура опускается ниже установленного значения, насос снова включается. Это позволяет избежать перегрева теплого пола и продлить срок его эксплуатации.

Обратный клапан предотвращает попадание горячего теплоносителя из котла в обратный коллектор. Регулируемый байпас защищает узел от перегрузок. В случае, когда петли теплого пола перекрываются, циркуляция теплоносителя во вторичном контуре также происходит через регулируемый байпас.

КОНСТРУКТИВНО УЗЕЛ НАСОСНО-СМЕСИТЕЛЬНЫЙ PROFACTOR PF MB 840 СОСТОИТ ИЗ ТАКИХ ДЕТАЛЕЙ:

1 – клапан термостатический

2 – головка термостатическая

3 – датчик погружной

4 – БЕЗ НАСОСА!

5 – патрубок с накидной гайкой

6 – обратный клапан, встроенный в патрубок

7 – термометр

8 – полусгон с накидной гайкой

9 – байпас коллекторный регулируемый проходной

РАЗМЕРЫ:



Артикул

Монтажная длина
насоса, мм

Присоединительная наружная
резьба насоса:

А, мм

В, мм

С, мм

Вес, г

PF 840 MB

130

G 1"

272

210

270

3290



Диапазон регулирования температуры во вторичном контуре: + 20°С + 60°С

Максимальная тепловая мощность: 20 кВт

Совместим с циркуляционными насосами:  Grundfos UPS 25-4025-60/130
